Le composant absorbeur/source d’énergie permet de modéliser des processus pour lesquels les températures d’entrée et de sortie ainsi que la puissance absorbée ou fournie doivent être définies dans le cadre de paramètres fixés. Il est ainsi possible d’intégrer dans le système énergétique n’importe quel processus d’absorption et de restitution de chaleur ainsi que d’absorption et de restitution de froid. Des exemples simples de cette application sont : les processus techniques de récupération de chaleur, le refroidissement des processus, le refroidissement des salles de serveurs, le prélèvement et l’injection dans les réseaux de chaleur.

Lors de la sélection du composant, il est possible de choisir entre une variante avec ou sans pompe intégrée. Si l’option avec pompe intégrée est choisie, le composant fonctionne avec le débit nominal calculé. Dans ce cas, la modulation du débit n’est pas possible, c’est-à-dire que le débit ne peut pas être adapté librement.

Pour effectuer des calculs, vous avez le choix entre deux modèles, le modèle standard et puissance constante.

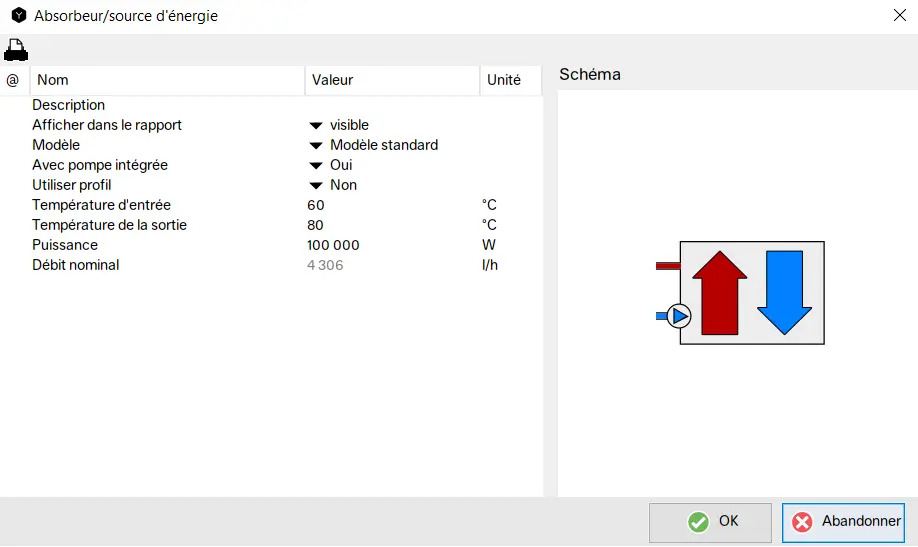

Absorbeur/source d’énergie sans profil

Si l’absorbeur/la source d’énergie sans profil est sélectionné, le composant calcule toute l’année avec les valeurs saisies pour la température d’entrée, la température de sortie et la puissance. Le modèle de calcul peut être sélectionné comme modèle standard ou comme modèle à puissance constante.

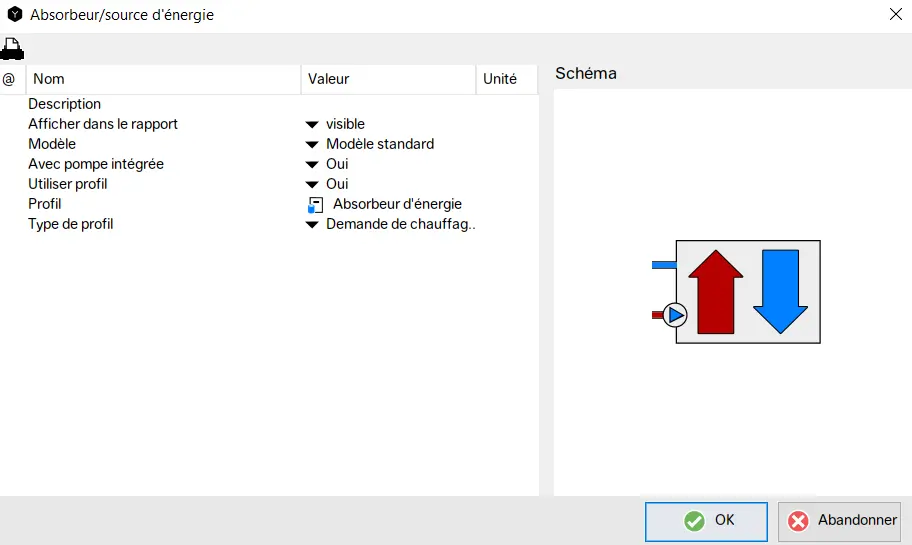

Absorbeur/source d’énergie avec profil

Il est possible de définir un profil dans le composant absorbeur/ source d’énergie. Dans ce profil, la température d’entrée et la température de sortie peuvent être définies pour un intervalle de temps quelconque. Le calcul suit les principes du modèle standard ou du modèle à puissance constante, selon le modèle choisi par l’utilisateur.

Modèle standard

Dans le modèle standard, la température de sortie réelle correspond toujours à la température de sortie réglée :

\(T_{out} = T_{out,set}\)

Si la température de départ réelle est inférieure à la température de départ définie dans le composant puits de absorber/source d’énergie, le composant adapte automatiquement la puissance délivrée. Cette adaptation se fait de manière à ce que la température de sortie continue d’atteindre la température de sortie définie.

\(\dot Q = \dot {V} \cdot c_p \cdot (T_{out} – T_{in})\)

Où le débit \(\dot V\) est dans l’absorbeur/la source d’énergie.

Le débit nominal est calculé dans le composant en tenant compte des paramètres saisis (température d’entrée et température de sortie) et selon la formule suivante:

\(\dot V = \frac {\dot {Q}_{set}}{c_p \cdot (T_{out,set} – T_{in,set})}\)

Puissance constante

Si le modèle de calcul « Puissance constante » est sélectionné, le composant adapte la température de sortie lorsque les températures d’entrée diffèrent, au lieu d’adapter la puissance comme dans le modèle standard. Cela signifie que la puissance et la différence de température restent constantes. En cas d’écart par rapport à la température d’entrée nominale (ou de dépassement en cas de refroidissement), un déficit est calculé.
