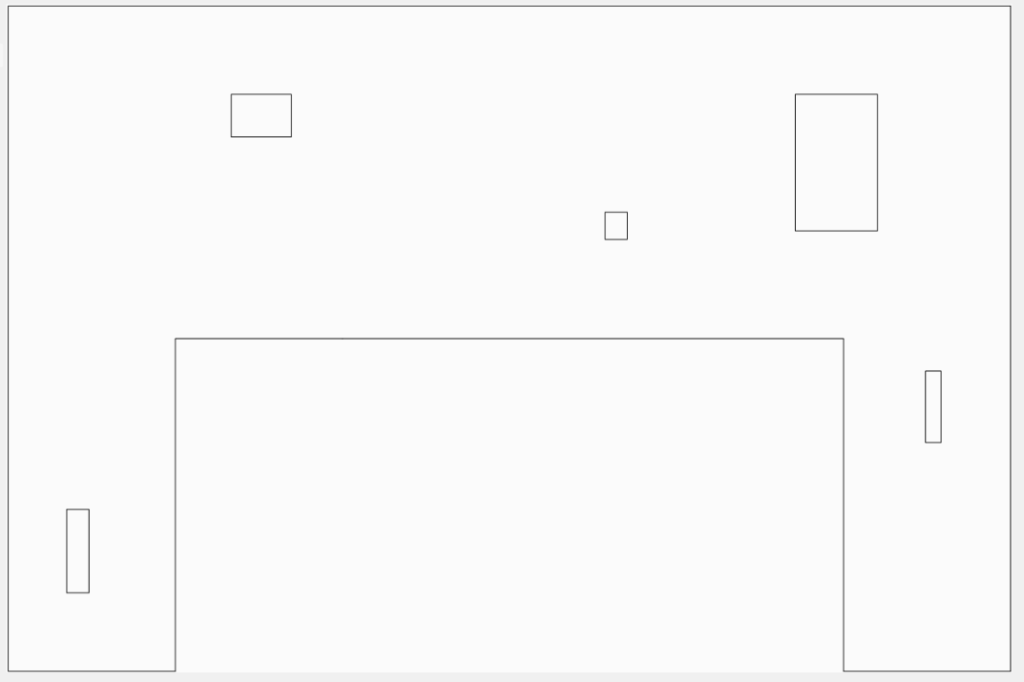

Pour pouvoir lire les dessins, ceux-ci doivent être aussi simples que possible ou, de préférence, ne contenir que des informations pertinentes pour le Polysun SPT. Il s’agirait de courbes fermées (par ex. rectangles) pour les contours de toit et les surfaces de perturbation. Les géométries supplémentaires, par exemple les lignes doubles ou les polygones non fermés, ne donnent pas le résultat escompté.

Les surfaces de toit sont dessinées sur un autre « plan » que les surfaces perturbées.

Lors de l’importation dans Polysun SPT, vous pouvez alors marquer les « plans » en conséquence comme toit ou surface perturbatrice et mettre le dessin à l’échelle de manière appropriée. La taille après l’importation est affichée avec un aperçu des dimensions totales. Une erreur fréquente consiste à ne pas effectuer cette mise à l’échelle. Ainsi, le toit est souvent trop petit d’un facteur 1000 (facteur de conversion m/mm) et une erreur est affichée.

En d’autres termes, les dessins devraient ressembler exactement à ce que l’on dessinerait à la main dans SPT.

Par la suite, vous pouvez encore modifier l’importation (modifier les points d’angle, mettre à l’échelle, faire pivoter, etc.)
