Importieren von Zeichnungen

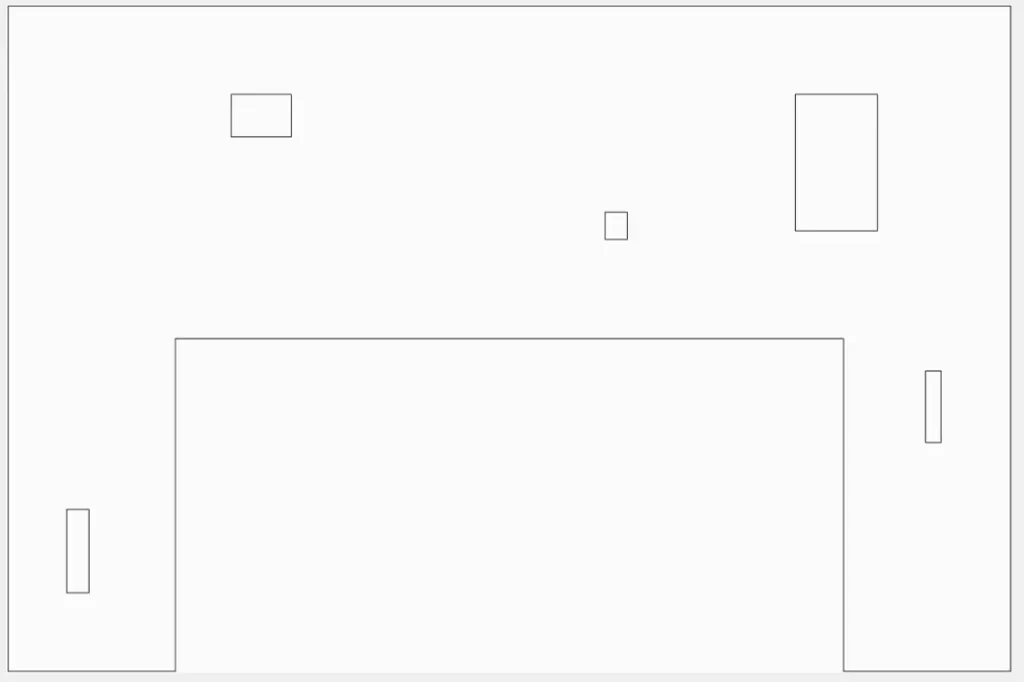

Um Zeichnungen einzulesen, müssen diese möglichst simple sein, bzw. am besten enthalten diese nur Informationen, die für Polysun SPT relevant sind. Dies wären geschlossene Kurven (z.B. Rechtecke) jeweils für Dachumrisse und Störflächen. Zusätzliche Geometrien, z.B. doppelt gezeichnete Linien oder nicht geschlossene Polygone führen nicht zum erwarteten Ergebnis.
Dachflächen werden auf einer anderen “Ebene” gezeichnet, als die Störflächen.
Beim Import in Polysun SPT können Sie dann die “Ebenen” entsprechend als Dach oder Störfläche kennzeichnen und die Zeichnung passend skalieren. Die Grösse nach dem Import wird mit einer Vorschau der Gesamtmasse angezeigt. Ein oft vorkommender Fehler, ist diese Skalierung nicht durchzuführen. Dadurch ist das Dach oft um den Faktor 1000 zu klein (Umrechnungsfaktor m/mm) und ein Fehler wird ausgegeben.
In anderen Worten: Die Zeichnungen sollten genau so aussehen, wie man sie auch von Hand im SPT zeichnen würde.
Im Nachgang können Sie den Import weiter verändern (Eck-Punkte verändern, skalieren, drehen, etc.).
