Créer un diagramme de flux énergétique : pompe à chaleur, installation photovoltaïque et plus
Le diagramme de flux énergétique dans Polysun – également appelé diagramme de Sankey – visualise le bilan énergétique d’un système sous une forme graphique claire. La largeur des flèches indique directement l’ampleur du flux énergétique correspondant. Cela permet de suivre de manière transparente l’apport, la répartition et les pertes d’énergie, et d’identifier rapidement les potentiels d’optimisation.
Diagramme de flux énergétique : structure et codage couleur
Le diagramme de flux énergétique est accessible via le menu Résultats → Diagramme de flux énergétique.
Structure du diagramme
Le diagramme est organisé de gauche à droite :
- Gauche : sources d’énergie (énergie environnementale, combustibles, électricité du réseau)
- Milieu : générateurs et convertisseurs (pompe à chaleur, chaudière, cogénération, capteurs solaires)
- Droite : consommateurs (chauffage des locaux, eau chaude sanitaire) et pertes
La largeur des flèches correspond à la quantité d’énergie transportée – des flèches plus larges signifient des flux énergétiques plus importants.
Codage couleur
| Farbe | Energieart |
|---|---|
| Bleu | Énergie de refroidissement |
| Rouge | Énergie de chauffage |
| Jaune | Énergie électrique |
| Vert | Énergie environnementale (géothermie, solaire, air extérieur) |
| Cuivre | Énergie de combustion |
| Gris | Pertes |
| Violet | Énergies diverses |
Créer un diagramme de flux énergétique pour des pompes à chaleur en cascade

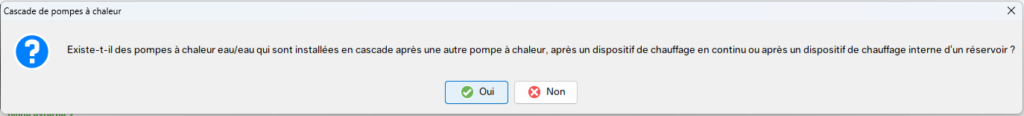

Pour les systèmes comportant des générateurs de chaleur en cascade – par exemple des pompes à chaleur booster ou des installations à plusieurs étages – Polysun le détecte automatiquement. Lors de la création du diagramme de flux énergétique, une fenêtre de dialogue s’ouvre pour définir le schéma de cascade.

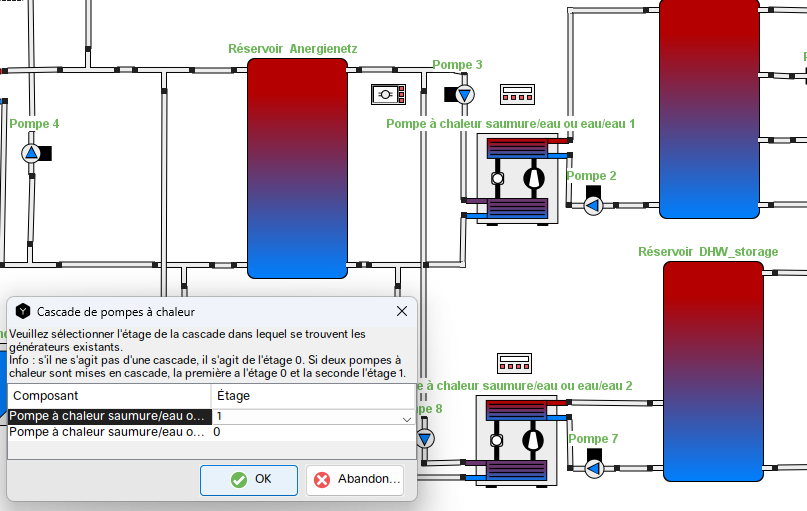

Fenêtre « Cascade de pompes à chaleur » : définir les étages
En cas de sélection incorrecte ou pour des ajustements ultérieurs de la visualisation, il est possible de rouvrir à tout moment la boîte de dialogue de définition du schéma de cascade. Pour cela, cliquer en bas à droite du diagramme de flux énergétique sur le bouton « Modifier le schéma de cascade ».
Détecter les déficits du système
Le diagramme de flux énergétique met clairement en évidence les déficits du système au moyen d’un texte transversal. Celui-ci apparaît lorsque le système ne parvient pas à fournir l’énergie requise.
De plus, le diagramme indique dans quelle proportion les différents générateurs de chaleur contribuent à couvrir les besoins énergétiques – ce qui permet d’identifier en un coup d’œil les potentiels d’optimisation et les composants peu efficaces.
FAQ
Puis-je comparer différents concepts d’installation avec le diagramme de flux énergétique ?
Oui. Polysun crée un diagramme de flux énergétique distinct pour chaque variante de système. Cela permet de comparer visuellement différentes constellations de générateurs et de les évaluer de manière fondée.
Les systèmes hybrides complexes sont-ils également représentés correctement ?
Oui. Polysun détecte automatiquement les systèmes en cascade – par exemple les pompes à chaleur booster ou les installations multivalentes combinant cogénération, pompe à chaleur et chaudière de pointe – et représente correctement les flux énergétiques.
Comment le diagramme de flux énergétique aide-t-il au dimensionnement de l’installation ?
Le diagramme montre en un coup d’œil la part de couverture assurée par chaque générateur de chaleur. Cela permet de vérifier rapidement si le dimensionnement de la pompe à chaleur ou de la chaudière correspond à la consommation de chaleur, et quelle part des besoins de chaleur est couverte par quel générateur.
