Energieflussdiagramm erstellen: Wärmepumpe, Photovoltaikanlage und mehr
Das Energieflussdiagramm in Polysun – auch bekannt als Sankey-Diagramm – visualisiert die Energiebilanz eines Systems in einer übersichtlichen grafischen Darstellung. Die Breite der Pfeile zeigt dabei direkt die Größe des jeweiligen Energieflusses. So lassen sich Energiezufuhr, -verteilung und -verluste transparent nachvollziehen und Optimierungspotenziale schnell erkennen.
Energieflussdiagram: Aufbau, Struktur und Farbkodierung
Das Energieflussdiagramm wird über das Menü Resultate → Energieflussdiagramm aufgerufen.
Struktur des Diagramms
Das Diagramm ist von links nach rechts aufgebaut:
- Links: Energiequellen (Umweltenergie, Brennstoffe, Strom aus dem Netz)
- Mitte: Erzeuger und Wandler (Wärmepumpe, Kessel, BHKW, Solarkollektoren)
- Rechts: Verbraucher (Raumheizung, Warmwasser) und Verluste
Die Pfeilbreite entspricht der transportierten Energiemenge – breitere Pfeile bedeuten größere Energieflüsse.
Farbkodierung
| Farbe | Energieart |
|---|---|
| Blau | Kühlenergie |
| Rot | Heizenergie |
| Gelb | Elektrische Energie |
| Grün | Umweltenergie (Geothermie, Solar, Außenluft) |
| Kupfer | Verbrennungsenergie |
| Grau | Verluste |
| Lila | Diverse Energien |
Energieflussdiagramm für kaskadierte Wärmepumpen erstellen

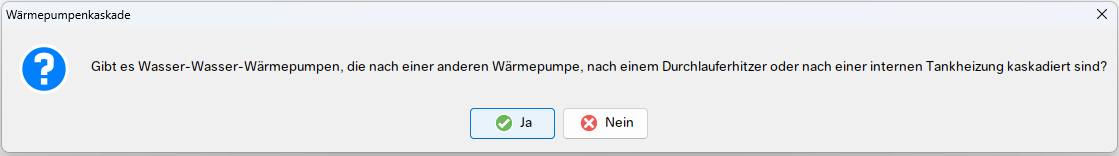

Bei Systemen mit kaskadierten Wärmeerzeugern – etwa Booster-Wärmepumpen oder mehrstufigen Anlagen – erkennt Polysun dies automatisch. Beim Erstellen des Energieflussdiagramms öffnet sich ein Dialogfenster zur Definition des Kaskadenschemas.

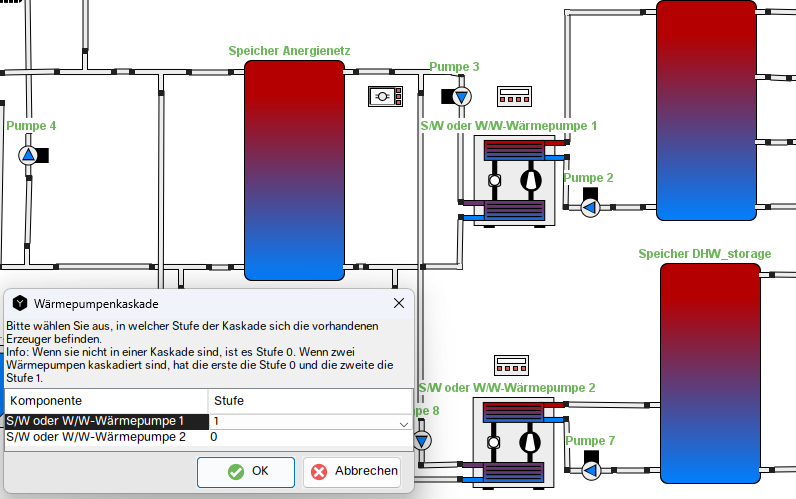

Wärmepumpenkaskade-Fenster: Stufen definieren
Bei einer falschen Auswahl oder nachträglichen Anpassungen an der Visualisierung lässt sich der Dialog zur Definition des Kaskadenschemas jederzeit erneut aufrufen. Dazu im Energieflussdiagramm unten rechts auf die Schaltfläche „Kaskadenschema ändern“ klicken.
Defizite im System erkennen
Das Energieflussdiagramm hebt Systemdefizite durch einen Quertext klar hervor. Dieser zeigt an, wenn das System die geforderte Energie nicht bereitstellen kann.
Zusätzlich zeigt das Diagramm, in welchem Verhältnis die einzelnen Wärmeerzeuger zur Deckung des Energiebedarfs beitragen – so lassen sich Optimierungspotenziale und ineffiziente Komponenten auf einen Blick identifizieren.
FAQ
Kann ich mit dem Energieflussdiagramm verschiedene Anlagenkonzepte vergleichen?
Ja. Polysun erstellt für jede Systemvariante ein eigenes Energieflussdiagramm. So lassen sich unterschiedliche Erzeugerkonstellationen visuell gegenüberstellen und fundiert bewerten.
Werden auch komplexe Hybridsysteme korrekt dargestellt?
Ja. Polysun erkennt automatisch kaskadierte Systeme – etwa Booster-Wärmepumpen oder multivalente Anlagen mit BHKW, Wärmepumpe und Spitzenlastkessel – und stellt die Energieflüsse korrekt dar.
Wie hilft das Energieflussdiagramm bei der Anlagenauslegung?
Das Diagramm zeigt auf einen Blick den Deckungsanteil, den jeder Wärmeerzeuger leistet. So lässt sich schnell prüfen, ob die Dimensionierung der Wärmepumpe bzw. des Kessels zum Wärmeverbrauch passt und wie viel der Wärmebedarf von welchem Wärmeerzeuger gedeckt wird..
