Steuerung Mischventil
Die Steuerung Mischventil ist eine Einkanal-Steuerung und steuert das Mischverhältnis zweier Zuströme so, dass eine gewünschte Austrittstemperatur erreicht wird. Diese Austrittstemperatur kann durch einen konstanten oder variablen Wert vorgegeben werden. Mit dem analogen Ausgang kann ein Drei-Weg-Ventil angesteuert werden, und auf diese Weise z.B. ein Verbrühungsschutz realisiert werden.
- sie hat 2 (plus 1 optionalen) analogen Eingang
- sie hat 1 analogen Ausgang
Bemerkung: Da während eines Simulationszeitschrittes das Mischverhältnis konstant bleibt, muss dessen Berechnung auf Temperaturen basieren, welche möglichst konstant bleiben. Man verwendet dazu also mit Vorteil dem Mischer vorausgehende grosse Volumen, und nicht die unmittelbar angrenzenden Rohrelemente (z.B. Temp. in Speicherschicht oder Flange).
Blockdiagramm
Das Blockdiagramm zeigt welche Messgrössen und welche Stellgrössen angeschlossen sind.
Definition Mischventil
Steuerungs-Eingabemaske „Fixer Wert“

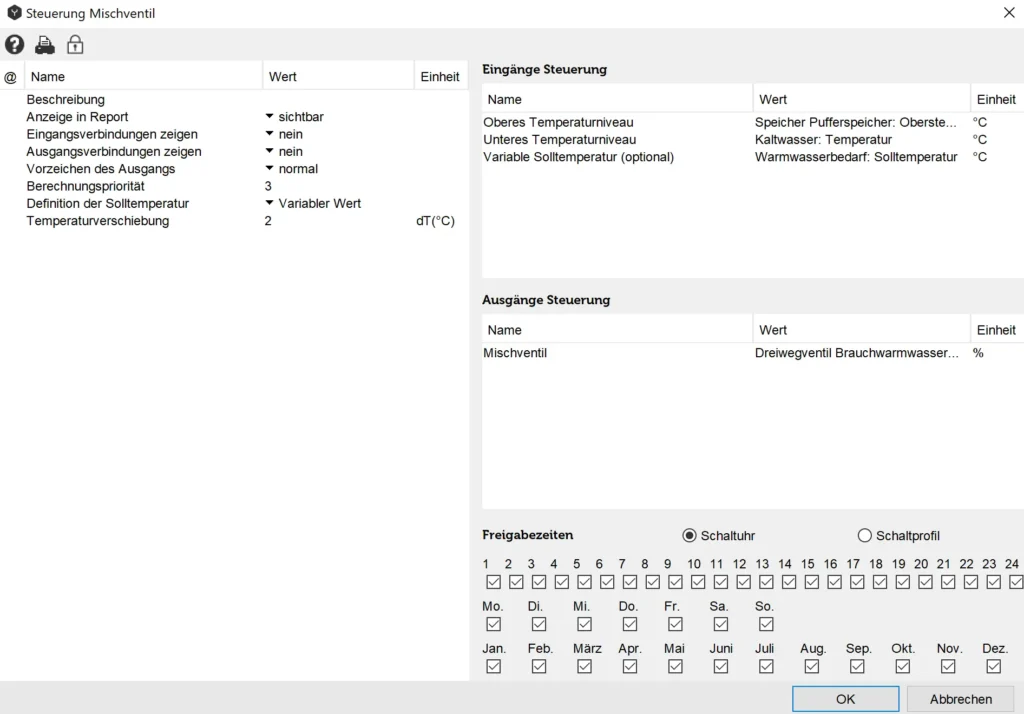

Steuerungs-Eingabemaske „Variabler Wert“
Bei dieser Einstellung wird auf die variable Solltemperatur „Warmwasserbezug: Solltemperatur“ plus 2 K gemäss Vorgabe der Temperaturverschiebung gemischt. Die Warmwasser Solltemperatur wird im Verbraucherprofil in der Projektübersicht definiert. Mit der Temperaturverschiebung wird der Temperaturabfall zwischen dem Mischventil-Austritt und der Warmwasser-Zapfstelle kompensiert.
Input-Grössen
Oberes Temperaturniveau [°C]
Der Wert gibt an, in welcher Komponente das obere Temperaturniveau gemessen wird. Wählen Sie das entsprechende Eintrittsrohr am Mischventil oder der zuvorkommende Stutzen am Speicher aus.
Unteres Temperaturniveau [°C]
Der Wert gibt an, in welcher Komponente das untere Temperaturniveau gemessen wird. Wählen Sie das entsprechende Rohr am Mischventil am „Eingang X“ aus. (Siehe Bild „Definition Mischventil“)
Variable Solltemperatur [°C] (Optional)
Der Wer gibt die zu erreichende Soll-Temperatur an.
Beschreibung der Steuer-Parameter
Beschreibung
Mit dem „Wert“ der Beschreibung kann der Steuerung ein beliebiger Name oder eine Nummer zugewiesen werden. Standardmässig vergibt Polysun eine fortlaufende Nummer, chronologisch zur Anzahl eingefügter Steuerungen in der Hydraulik.
Vorzeichen des Ausgangs
Normal bedeutet, dass das Ausgangssignal wie in der Schaltlogik vorgesehen gesteuert wird.
Invertiert soll nicht angewendet werden.
Definition Soll-Temperatur
- Fixer Wert
Das Mischventil wird anhand der gemessenen Eintrittstemperaturen so gesteuert, dass die angegebene Temperatur „Fixer Wert“ am Austritt des Mischventils erreicht wird.
- Variable Solltemperatur
Das Mischventil wird anhand der gemessenen Eintrittstemperaturen so gesteuert, dass die angegebene Temperatur „Variabler Wert“ am Austritt des Mischventils unter Berücksichtigung der Temperaturverschiebung erreicht wird.
Definition der Temperaturverschiebung
- z.B. 5 K
Mit dem Wert der Temperaturverschiebung kann der Temperaturabfall zwischen dem Mischventil-Austritt und der Warmwasser-Zapfstelle kompensiert werden. Ist der Wert positiv wird die Austrittstemperatur um diesen Wert angehoben. Ist der Wert negativ, wird die Austrittstemperatur um diesen Wert abgesenkt.
Output-Grössen
Stellung Mischventil
Mit dem Ausgang „Mischventil“ wird die Ventil-Position bestimmt. Sie regelt das Zustromverhältnis der Eingänge so, dass die angegebene Soll-Temperatur erreicht wird.
Übersicht der Steuer-Abhängigkeiten
Tabelle: Steuer-Abhängigkeiten
Ausgänge | Parameter | Hinweis | Eingänge | Funktion |
Y1: Status Mischventil | Fixer Wert | Mischventil einstellen auf – geregelter Wert | X1: Oberes Temperaturniveau [°C] | Y1=f(X1,X2) für die angegebene Fixe Solltemperatur |
X2: Unteres Temperaturniveau [°C] | ||||
Y1: Status Mischventil | Variable Solltemperatur | Mischventil einstellen auf – geregelter Wert | X1: Oberes Temperaturniveau [°C] | Y1=f(X1,X2,X3) für den angegebenen Messwert der Variablen Solltemperatur plus der Temperaturverschiebung |
X2: Unteres Temperaturniveau [°C] | ||||
X3: Variable Solltemperatur [°C] |
Verwendung des Ventils als Schaltventil
Das Schaltventil kann am einfachsten mit der Steuerung Temperatur betrieben werden. Die Steuerung Mischventil eignet sich dafür nicht.
Das Schaltventil muss jeweils so angeschlossen sein, dass die Stromrichtungen dem Bild entsprechen.
