Kataloge

Kataloge und Wärmepumpen Datenbank

In Polysun stehen Ihnen im Bereich Kataloge umfangreiche Datenbanken für die Planung und Simulation zur Verfügung. Herzstück ist die Wärmepumpen Datenbank mit über 5 000 Modellen (Luft/Wasser, Sole/Wasser, Wasser/Wasser). Ergänzt wird sie durch 7 300 Kollektoren (Flach-, Röhren- und Luftkollektoren), 800 Kessel wie Brennwert-, Holz- und Pelletkessel, sowie 2 210 Speicher in verschiedenen Ausführungen. Für die Stromerzeugung und Energiespeicherung bietet Polysun Zugriff auf 40 000 Photovoltaik-Module, 2 900 Wechselrichter, 70 PVT-Module und 750 Batterien. Auch Abwasserwärmetauscher, 120 Wärmetauscher, Erdwärmesonden, Grundwassersonden, Erdwärmekollektoren, Mischventile sowie Elektroautos als Komponenten sind enthalten. Diese breite Auswahl an geprüften Produktdaten macht den Polysun-Katalog zu einer einzigartigen Grundlage für realistische Systemauslegung und Variantenvergleich.

Umgang mit Katalogdaten in Polysun

Für alle Anlagenkomponenten verfügt Polysun über separate Kataloge (Datenbanken), in denen die Produkte mit ihren spezifischen Daten in Tabellenform aufgelistet sind. Die Kataloge umfassen sowohl anonyme Komponentenbeispiele als auch auf dem Markt erhältliche Produkte mit Angaben des Herstellers oder des Testinstituts.

Katalogeinträge einsehen

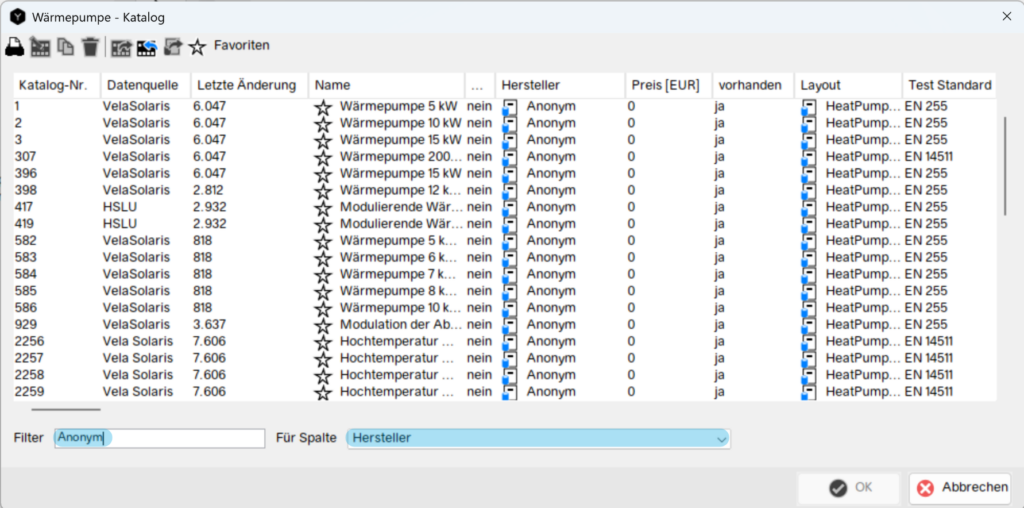

Die Kataloge können entweder direkt über das Menü Kataloge oder über die Komponenten-Dialoge eingesehen werden. Das Symbol  weist auf Kataloge hin: Durch doppeltes Anklicken der nebenstehenden Produktbezeichnung kann der entsprechende Katalog geöffnet werden.

Viele Kataloge sind hierarchisch gegliedert, d.h. sie beinhalten Unterkataloge, die durch das Symbol  gekennzeichnet sind.

Tipp: Wenn man mit der Maus auf einer bestimmten Spalte verharrt, wird ein Tool-Tipp eingeblendet, der nützliche Informationen zum jeweiligen Wert liefert. Die Spaltenbreite kann in der Kopfzeile mit der Maus angepasst werden.

Je nach Benutzerstufe sind nicht alle Katalogdaten sichtbar.

Katalogeinträge verwenden

Die Katalogeinträge können nur über die jeweiligen Komponenten-Dialoge verwendet werden. Soll in einer Variante ein Produkt durch ein anderes ausgetauscht werden, muss im Arbeitsbereich die betreffende Komponente der bereits bestehenden Variante doppelgeklickt werden. Dadurch öffnet sich das Dialogfenster. Anschliessend bitte wie folgt vorgehen:

  • Das Symbol  weist auf bestehende Kataloge hin. Die dort angegebene Produktbezeichnung doppelt anklicken. Der entsprechende Katalog öffnet sich.
  • Das gewünschte Produkt markieren.
  • Mit Übernehmen bestätigen.
  • Der Katalog wird geschlossen und das ausgewählte Produkt erscheint im Dialogfenster. Gegebenenfalls weitere Einstellungen vornehmen.
  • Mit OK Einstellungen bestätigen. Das Dialogfenster wird geschlossen.

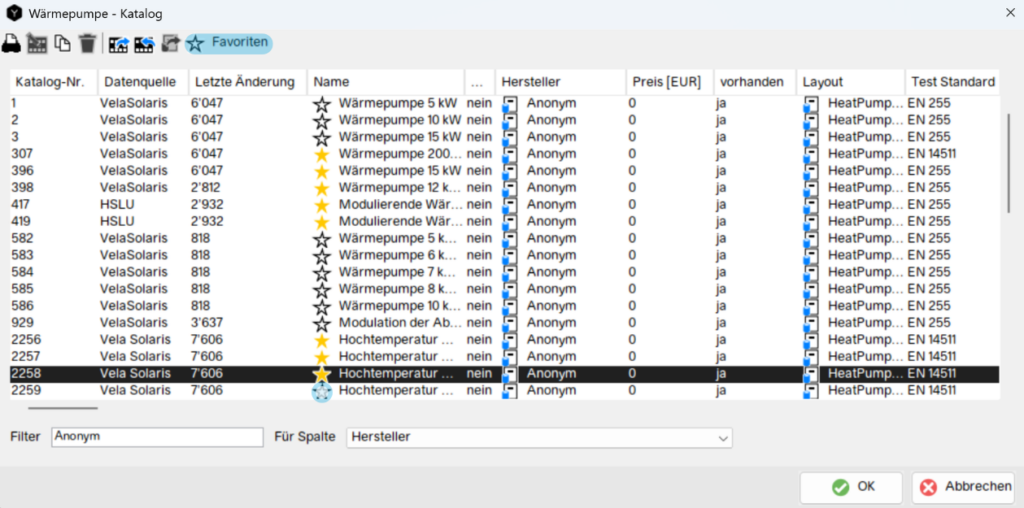

Tipp: Gewünschte Katalogeinträge können durch Verwenden des Filters schneller gefunden werden. Ausserdem werden durch Anklicken der blauen Kopfzeile die Werte in den betreffenden Spalten alphabetisch oder numerisch geordnet. Dadurch können Kataloge leichter gelesen werden. Achtung: Bei besonders umfangreichen Katalogen (z.B. Standorte-Katalog) nimmt der Ordnungsprozess einige Sekunden Zeit in Anspruch.

Katalogeinträge erstellen

Grundsätzlich müssen zum Erstellen neuer Katalogeinträge stets bestehende Katalogeinträge abgeändert werden. Tipp: Es ist hilfreich, einen möglichst ähnlichen Eintrag zum Abändern auszusuchen.

  • Einen bestehenden Eintrag markieren.
  • Mit dem Knopf  (Markierte Zeile kopieren) die markierte Zeile kopieren.
  • Eine Bezeichnung für den neuen Katalogeintrag eingeben. Mit OK bestätigen.
  • Mit dem Knopf  (Markierte Zeile ändern) die kopierte Zeile zum Editieren freigeben. Die betreffende Zeile muss rot erscheinen.
  • Die Änderungen direkt in den Feldern vornehmen und mit der Eingabetaste oder durch Übernehmen bestätigen.

Katalogeinträge löschen

Es können nur eigene benutzerdefinierte Katalogeinträge gelöscht werden. Dazu bitte wie folgt vorgehen:

  • Einen selbst erstellten Eintrag markieren.
  • Den Knopf  (Markierte Zeile löschen) anklicken.
  • Die Frage „Soll die markierte Zeile gelöscht werden?“ mit Ja bestätigen.
