Steuerung Durchsatz
Die Steuerung Durchsatz ist eine Zweikanal-Steuerung und regelt den Status bis zu zwei Komponenten und den Durchsatz einer Pumpe aufgrund des Durchsatz-Sensors. Sie wird vorwiegend als Steuerung der Frischwasserstation eingesetzt.
- sie hat 1 (plus 2 optionale) analogen Eingang
- sie hat 1 (plus 2 optionale) Ausgänge, teils Analog, teils Digital
Schalter ein- oder ausschalten, aufgrund des Vergleiches von zwei Durchsätzen. Der Vergleich kann mit einem konstanten Wert oder bezüglich eines variablen Durchsatzes einer beliebigen Komponente gemacht werden. Zudem kann ein Skalierungsfaktor bzgl. einer Durchsatzvorgabe als analoges Signal ausgegeben werden.
Blockdiagramm
Das Blockdiagramm zeigt welche Messgrössen und welche Stellgrössen angeschlossen sind.

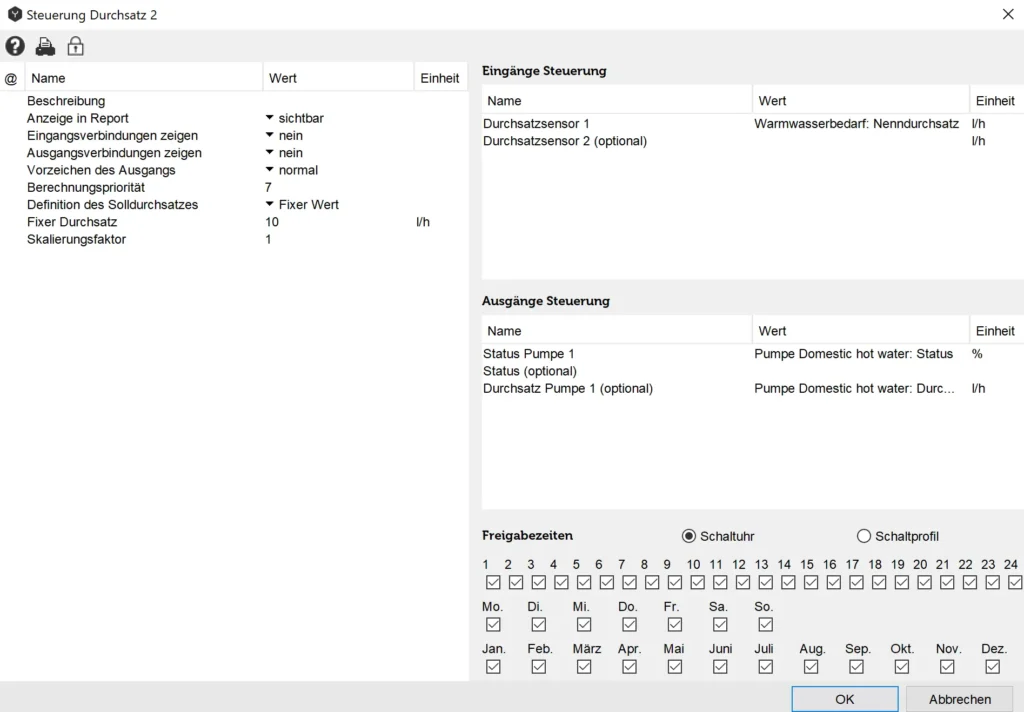

Steuerungs-Eingabemaske „Fixer Wert“
Bei dieser Einstellung schaltet die Pumpe Warmwasser ein, sobald der Durchsatz des Zapfhahns grösser ist als 10 l/h. Als Durchsatzvorgabe für die Pumpe Warmwasser wird der Zapfdurchsatz übergeben.
Steuerungs-Eingabemaske „Variabler Wert“
Bei dieser Einstellung schaltet die Pumpe Warmwasser ein, sobald der Durchsatz des Zapfhahns grösser ist als der Durchsatz in Rohr 13. Als Durchsatzvorgabe für die Pumpe Warmwasser wird der Zapfdurchsatz übergeben.
Input-Grössen
Durchsatzsensor 1 [l/h]
Der Wert gibt an wo der Referenzdurchsatz gemessen werden soll. Geben Sie eine Komponente aus der Liste an. Dieser Wert kann gleichzeitig als Ausgangssignal am Ausgang „Durchsatz Pumpe 1“ verwendet werden. Dabei wird es mit dem „Skalierungsfaktor“ multipliziert.
Durchsatzsensor 2 [l/h]
Es kann ein zusätzlicher Referenzdurchsatz gemessen werden. Geben Sie eine Komponente aus der Liste an. Bei 2 Durchsatzsensoren werden deren Werte addiert. Dieser addierte Wert kann gleichzeitig als Ausgangssignal am Ausgang „Durchsatz Pumpe 1“ verwendet werden. Dabei wird es mit dem „Skalierungsfaktor“ multipliziert.
Variabler Durchsatz [l/h] (Optional)
Der Wer gibt den zu messenden Soll-Durchsatz an. Er dient als Referenzwert für den Durchsatzsensor 1 oder 1 + 2.
Beschreibung der Steuer-Parameter
Beschreibung
Mit dem „Wert“ der Beschreibung kann der Steuerung ein beliebiger Name oder eine Nummer zugewiesen werden. Standardmässig vergibt Polysun eine fortlaufende Nummer, chronologisch zur Anzahl eingefügter Steuerungen in der Hydraulik.
Vorzeichen des Ausgangs
Normal bedeutet, dass die digitalen Ausgangssignale wie in der Schaltlogik vorgesehen gesteuert werden. (Bsp: Wenn X1>Fixer Wert bzw. wenn X1>X2 dann ist der Ausgang der Pumpe 1 positiv) Invertiert bedeutet, dass die digitalen Ausgangssignale mit -1 multipliziert werden. (Bsp: Wenn X1>X2 dann ist der Ausgang Schalter 1 gleich null)
Definition Soll-Durchsatz
- Fixer Wert
Überschreitet der gemessene Durchsatz am Durchsatzsensor den angegebenen Fixen Wert, so schaltet der Ausgang der Steuerung auf „ein“.
- Variabler Wert
Überschreitet der gemessene Durchsatz am Durchsatzsensor den angegebenen Variablen Wert, so schaltet der Ausgang der Steuerung auf „ein“.
Skalierungsfaktor
Der Wert des Durchsatzsensors (X1+X2) wird mit dem Skalierungsfaktor multipliziert und via den Ausgang „Durchsatz Pumpe 1“ als Ausgangssignal der entsprechenden Pumpe übergeben.
Output-Grössen
Status Pumpe 1
Dieser digitale Ausgang bezieht sich auf die zu steuernde Komponente in der Anlage. Wählen Sie die entsprechende Komponente aus der Liste aus (Bei der Frischwasserstation die Pumpe).
Status (Optional)
Dieser digitale Ausgang schaltet gleich, wie der Ausgang der Status Pumpe 1. Wählen Sie bei Bedarf eine zu steuernde Komponente aus der Liste aus.
Durchsatz Pumpe 1 (Optional)
Mit dieser Option wird die Pumpe drehzahlgesteuert. Die Durchsatzvorgabe ist nur aktiv, wenn bei der zu steuernden Pumpe das Feld „Durchsatz-Bestimmend“ der Wert „Durchsatzvorgabe“ ausgewählt wird.
Übersicht der Steuer-Abhängigkeiten
Tabelle: Steuer-Abhängigkeiten
| Ausgänge | Parameter | Hinweis | Eingänge | Funktion |
| Y1: Status Pumpe 1 Y1 = Y2 Y2: Status | Fixer Wert | Pumpe: im Feld „Durchsatz- Bestimmend“ den Wert „Durchsatzvorgabe“ einstellen | X1: Durchsatzsensor 1 X2: Durchsatzsensor 2 | Y1=0 wenn X1 + X2 < Fixer Wert [l/h] Y1=1 wenn X1 + X2 > Fixer Wert [l/h] |
| Y3: Durchsatz Pumpe 1 | Y3= (X1 + X2) * Skalierungsfaktor | |||
| Y1: Status Pumpe 1 Y1 = Y2 Y2: Status | Variabler Wert | Pumpe: im Feld „Durchsatz- Bestimmend“ den Wert „Durchsatzvorgabe“ einstellen | X1: Durchsatzsensor 1 X2: Durchsatzsensor 2 X3: Variabler Solldurchsatz | Y1=0 wenn X1 + X2 < X3 Y1=1 wenn X1 + X2 > X3 |
| Y3: Durchsatz Pumpe 1 | Y3= (X1 + X2) * Skalierungsfaktor |
