Benutzer­handbuch

Steuerung Solarkreis

Die Steuerung Solarkreislauf ist eine Zweikanal-Steuerung und steuert die Pumpe im Solarkreislauf.

Sie regelt den Status und Durchfluss von bis zu zwei Pumpen aufgrund eines Temperatur-Unterschiedes zweier Messwerte

• sie hat 2 (plus 3 optionale) analoge Eingänge
• sie hat 1 (plus 3 optionale) Ausgänge, teils Digital und teils Analog

Blockdiagramm

Das Blockdiagramm zeigt welche Messgrössen und welche Stellgrössen angeschlossen sind.

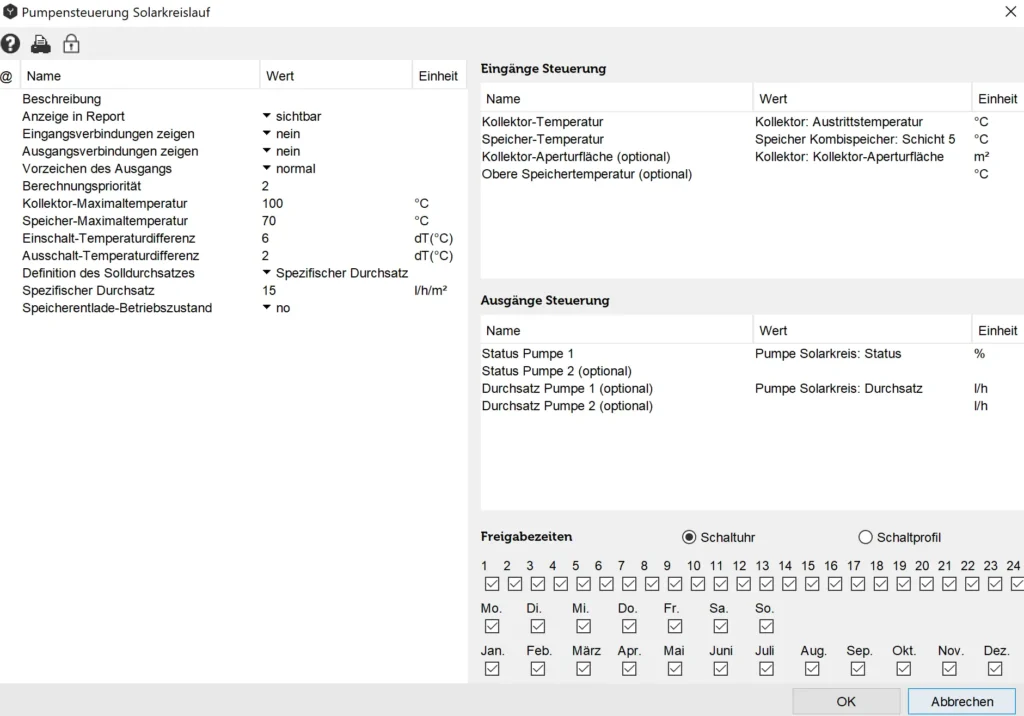

Steuerungs-Eingabemaske „Fixer Durchsatz“

Bei dieser Einstellung schaltet die Solarpumpe ein sobald die Kollektoraustrittstemperatur um 6 Grad höher ist als die Temperatur im Speicher auf Layer 5. Der Durchsatz beträgt 60 l/h für das gesamte Kollektorfeld.

Steuerungs-Eingabemaske „Spezifischer Durchsatz“

Bei dieser Einstellung schaltet die Solarpumpe ein sobald die Kollektoraustrittstemperatur um 6 Grad höher ist als die Temperatur im Speicher auf Layer 5. Der Durchsatz beträgt 15 l/h/m2 Kollektorfeld.

Steuerungs-Eingabemaske „Matched Flow“

Bei dieser Einstellung schaltet die Solarpumpe ein sobald die Kollektoraustrittstemperatur um 6 Grad höher ist als die Temperatur im Speicher auf Layer 5. Der Durchsatz variiert zwischen 50 und 100 l/h für das gesamte Kollektorfeld, wobei versucht wird die Austrittstemperatur 60 °C zu erreichen.

Input Grössen

Kollektor-Temperatur [°C]

Der Wert gibt an wo die Kollektortemperatur gemessen wird. Geben Sie entweder die Kollektor Mitteltemperatur oder die Austrittstemperatur an.

Speicher-Temperatur [°C]

Der Wert gibt an, wo die Speichertemperatur gemessen wird. Geben Sie die entsprechende Schicht (Layer) im Speicher an.

Kollektor-Aperturfläche [m²] (Notwendig beim Spezifischem Durchsatz)

Der Wert bezieht sich auf die Aperturfläche des ausgewählten Kollektors. Mit diesem Wert kann eine Pumpe mit einem spezifischen Durchfluss gesteuert werden.

Kollektor Eintrittstemperatur [°C] (Notwendig beim Match-Flow Betrieb)

Die Kollektoreintrittstemperatur wird zur Bestimmung des Pumpendurchsatzes im „Match-Flow“-Betrieb verwendet. Messen Sie dazu die Temperatur des Rohres am Eingang des Kollektors.

Kollektorfeldertrag [W] (Notwendig beim Match-Flow Betrieb)

Der Kollektorfeldertrag wird zur Bestimmung des Pumpendurchsatzes im „Matched Flow“-Betrieb verwendet. Wählen Sie dazu das entsprechende Kollektorfeld aus.

Beschreibung der Steuer-Parameter

Beschreibung

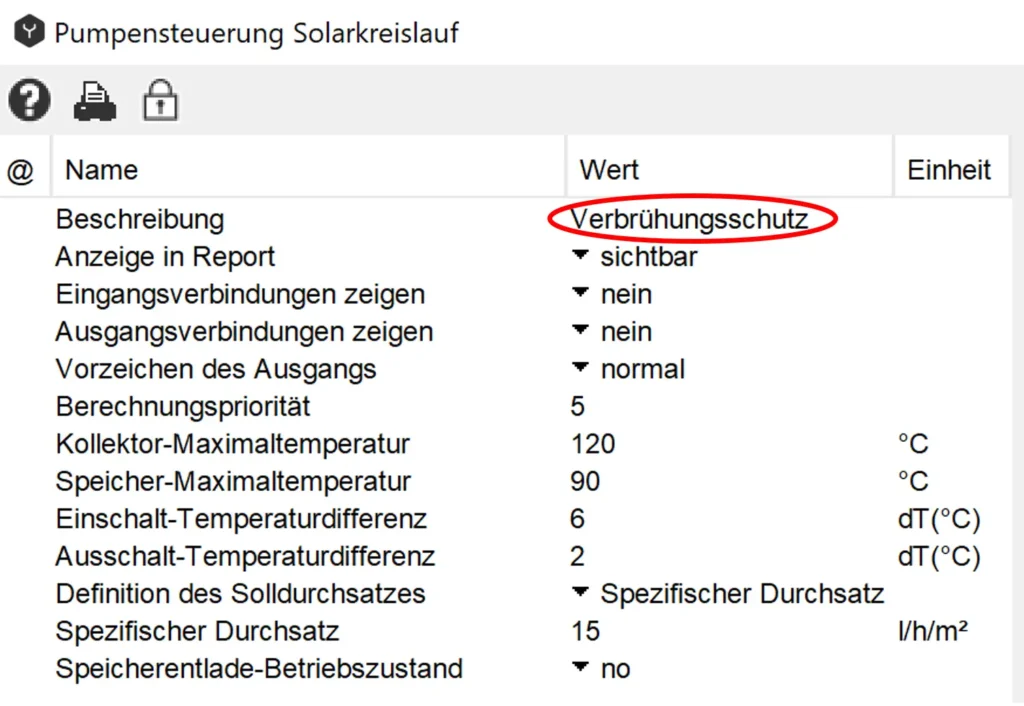

Mit dem „Wert“ der Beschreibung kann der Steuerung ein beliebiger Name oder eine Nummer zugewiesen werden. Standardmässig vergibt Polysun eine fortlaufende Nummer, chronologisch zur Anzahl eingefügter Steuerungen in der Hydraulik.

Vorzeichen des Ausgangs

Normal bedeutet, dass die digitalen Ausgangssignale wie in der Schaltlogik vorgesehen gesteuert werden. (Bsp: Wenn X1>X2 dann ist der Ausgang der Pumpe 1 positiv)
Invertiert bedeutet, dass die digitalen Ausgangssignale mit -1 multipliziert werden.
(Bsp: Wenn X1>X2 dann ist der Ausgang Pumpe 1 gleich null)

Kollektor Maximaltemperatur [°C]

Liegt die Kollektortemperatur X1 höher als die angegebene Maximaltemperatur, dann schaltet die Pumpe Solarkreislauf aus.

Speicher Maximaltemperatur [°C]

Liegt die Speichertemperatur X2 höher als die angegebene Maximaltemperatur, dann schaltet die Pumpe Solarkreislauf aus.

Einschalt-Temperaturdifferenz [K]

Liegt die Kollektoraustrittstemperatur X1 um den angegebenen Wert höher als die Speichertemperatur X2, dann schaltet die Pumpe Solarkreislauf ein.
(Bsp. X1>X2+Wert dann schaltet die Pumpe ein)

Ausschalt-Temperaturdifferenz [K]

Ist die Kollektoraustrittstemperatur X1 um weniger als den angegebenen Wert höher als die Speichertemperatur X2, dann schaltet die Pumpe Solarkreislauf aus.
(Bsp. X1<X2+Wert dann schaltet die Pumpe aus)

Definition des Soll-Durchsatz

• Spezifischer Durchsatz

Anhand des im Spezifischen Durchsatz angegebenen Werts regelt die Steuerung die Pumpe abhängig von der Kollektor Aperturfläche. Der Durchsatz ist im Feld „Spezifischer Durchsatz“ anzugeben. Die entsprechenden Pumpen sind auf „Durchsatzvorgabe“ einzustellen (Doppelklick auf Pumpe um Einstellungen vorzunehmen).

• Fixer Durchsatz

Wird fixer Durchsatz ausgewählt, wird die Pumpe anhand des angebenden Wertes im Feld „Fixer Durchsatz“ gesteuert. Die Eingangsgrösse „Kollektor Aperturfläche“ ist dabei irrelevant und wird ausgeblendet. Die entsprechenden Pumpen sind auf „Durchsatzvorgabe“ einzustellen (Doppelklick auf Pumpe um Einstellungen vorzunehmen).

• Matched Flow

Bei „matched flow“ wird der Durchsatz der Pumpe anhand einer voreingestellten Durchsatz-Bandbreite bestimmt. Dabei wird der Durchfluss so eingestellt, dass die Austrittstemperatur am Kollektor erreicht wird. Die entsprechenden Pumpen sind auf „Durchsatzvorgabe“ einzustellen (Doppelklick auf Pumpe um Einstellungen vorzunehmen).

Definition des Durchsatzwertes

• Spezifischer Durchsatz [l/h/m²]

Wert des spezifischen Durchsatzes [l/h/m²] Kollektorfeld .

• Fixer Durchsatz [l/h]

Wert des geforderten fixen Durchsatzes des Kollektorfeldes.

• Matched Flow:

Werte zur Bestimmung des variablen Durchsatzes: Kollektor Austrittstemperatur [°C]; Minimaler Durchsatz [l/h], Maximaler Durchsatz [l/h].

Output-Grössen

Status Pumpe 1

Dieser digitale Ausgang bezieht sich auf die zu steuernde Pumpe Solarkreislauf. Wählen Sie die entsprechende Pumpe aus der Liste aus.

Status Pumpe 2 (Optional)

Dieser digitale Ausgang schaltet gleich, wie der Ausgang der Status Pumpe 1. Es kann eine zweite Komponente (z.B. eine weitere Pumpe) nach den gleichen Kriterien wie Status Pumpe 1 gesteuert werden. Wählen Sie die entsprechende Komponente aus der Liste aus.

Durchsatz Pumpe 1 (Optional)

Dieser analoge Ausgang regelt den Durchsatz der Pumpe 1. Wählen Sie die entsprechende Pumpe aus der Liste aus. (Dieser Ausgang ist nur aktiv, wenn bei der zu steuernden Pumpe das Feld „Durchsatz-bestimmend“ „Durchsatzvorgabe“ aktiviert ist, ansonsten haben die Pumpeneinstellungen Vorrang über die analogen Steuerausgänge. Doppelklick auf Pumpe um diese Einstellungen zu verändern/überprüfen.)

Durchsatz Pumpe 2 (Optional)

Dieser analoge Ausgang regelt gleich, wie der Ausgang Durchsatz der Pumpe 1. Wählen Sie die entsprechende Pumpe aus der Liste aus.

Übersicht der Steuer-Abhängigkeiten

Tabelle: Steuer-Abhängigkeiten

Ausgänge	Parameter	Hinweis	Eingänge	Funktion
Y1: Status Pumpe 1 Y1 = Y2 Y2: Status Pumpe 2	Fixer Durchsatz	Pumpe einstellen auf – Durchsatzvorgabe	X1: Kollektor-Temperatur	Y1=0 wenn X1 > Kollektor Maximaltemperatur [°C]
			X2: Speicher-Temperatur	Y1=0 wenn X2 > Speicher Maximaltemperatur [°C]
			X1: Kollektor-Temperatur	Y1=1 wenn X1 > X2 + Einschalt-Temperaturdifferenz [K] Y1=0 wenn X1 < X2 + Ausschalt-Temperaturdifferenz [K]
			X2: Speicher-Temperatur
Y3: Durchsatz Pumpe 1 Y3 = Y4 Y4: Durchsatz Pumpe 2	Spezifischer Durchsatz	Pumpe einstellen auf – Durchsatzvorgabe Durchsatz abhängig von X3 und dem Wert des spezifischen Durchsatzes	X1: Kollektor-Temperatur	Y1=0 wenn X1 > Kollektor Maximaltemperatur [°C]
			X2: Speicher-Temperatur	Y1=0 wenn X2 > Speicher Maximaltemperatur [°C]
			X1: Kollektor-Temperatur	Y1=1 wenn X1 > X2 + Einschalt-Temperaturdifferenz [K] Y1=0 wenn X1 < X2 + Ausschalt-Temperaturdifferenz [K]
			X2: Speicher-Temperatur
			X3: Kollektor Aperturfläche
Y3: Durchsatz Pumpe 1 Y3 = Y4 Y4: Durchsatz Pumpe 2	Matched Flow	Pumpe einstellen auf – Durchsatzvorgabe Durchsatz innerhalb der angegebenen Bandbreite und geregelt auf die definierte Kollektor-Austrittstemperatur	X1: Kollektor-Temperatur	Y1=0 wenn X1 > Kollektor Maximaltemperatur [°C]
			X2: Speicher-Temperatur	Y1=0 wenn X2 > Speicher Maximaltemperatur [°C]
			X1: Kollektor-Temperatur	Y1=1 wenn X1 > X2 + Einschalt-Temperaturdifferenz [K] Y1=0 wenn X1 < X2 + Ausschalt-Temperaturdifferenz [K]
			X2: Speicher-Temperatur
			X4: Kollektor-Eintrittstemperatur
			X2: Kollektorfeldertrag
