Steuerung Einstrahlung
Die Steuerung Einstrahlung ist eine Einkanal-Steuerung und regelt den Status bis zu zwei Komponenten aufgrund von Einstrahlungswerten. Sie wird vorwiegend als Steuerung von Solarkreisläufen eingesetzt.
Blockdiagramm
Das Blockdiagramm zeigt welche Messgrössen und welche Stellgrössen angeschlossen sind.

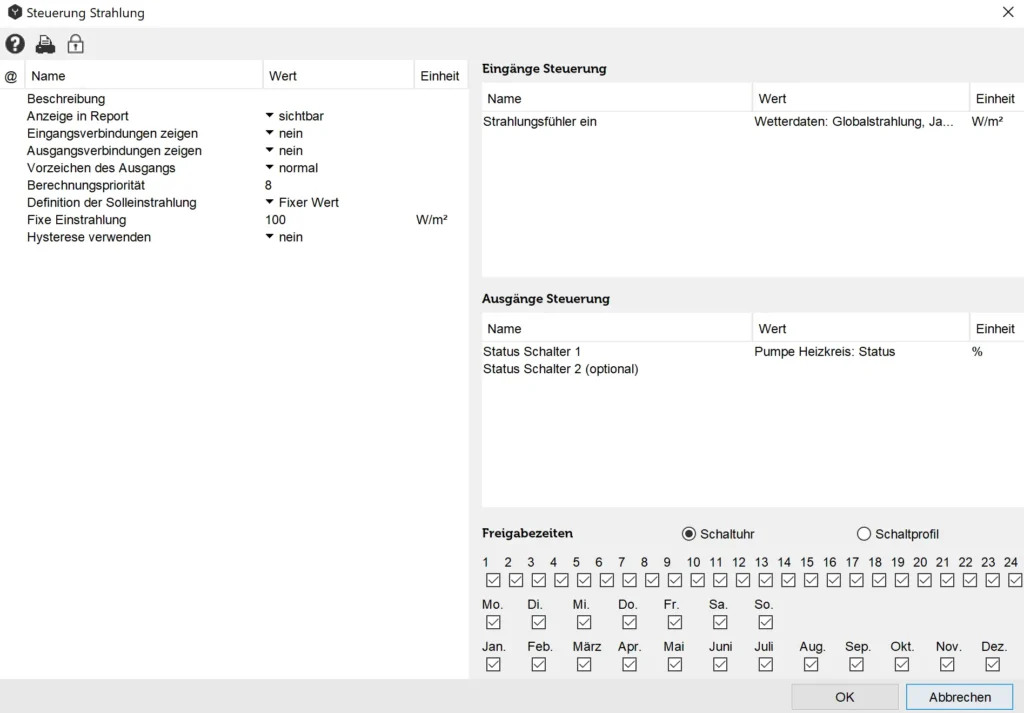

Steuerungs-Eingabemaske „Fixer Wert“
Bei dieser Einstellung schaltet die Pumpe ein, sobald die Globalstrahlung grösser ist 100 W/m2.
Steuerungs-Eingabemaske „Variabler Wert“
Bei dieser Einstellung schaltet die Pumpe ein, sobald die Globalstrahlung grösser ist als die Diffusstrahlung.
Input-Grössen
Strahlungssensor [W/m2]
Der Wert gibt an wo die Referenzstrahlung gemessen werden soll. Es kann zwischen „Globalstrahlung“, „Diffusstrahlung“ und „Wärmestrahlung“ unterschieden werden. Geben Sie eine Komponente aus der Liste an.
Variable Einstrahlung [W/m2] (Optional)
Der Wert gibt die zu messenden Soll-Diffusstrahlung an. Es kann zwischen „Globalstrahlung“, „Diffusstrahlung“ und „Wärmestrahlung“ unterschieden werden. Geben Sie eine Komponente aus der Liste an.
Beschreibung der Steuer-Parameter
Beschreibung
Mit dem „Wert“ der Beschreibung kann der Steuerung ein beliebiger Name oder eine Nummer zugewiesen werden. Standardmässig vergibt Polysun eine fortlaufende Nummer, chronologisch zur Anzahl eingefügter Steuerungen in der Hydraulik.
Vorzeichen des Ausgangs
Normal bedeutet, dass die digitalen Ausgangssignale wie in der Schaltlogik vorgesehen gesteuert werden. (Bsp: Wenn X1>Fixer Wert bzw. wenn X1>X2 dann ist der Ausgang der Pumpe 1 positiv) Invertiert bedeutet, dass die digitalen Ausgangssignale mit -1 multipliziert werden. (Bsp: Wenn X1>X2 dann ist der Ausgang Schalter 1 gleich null)
Definition Soll-Einstrahlung
- Fixer Wert
Überschreitet die gemessene Einstrahlung am Strahlungssensor den angegebenen Fixen Wert, so schaltet der Ausgang der Steuerung auf „ein“.
- Variabler Wert
Überschreitet die gemessene Einstrahlung am Strahlungssensor den angegebenen Variablen Wert, so schaltet der Ausgang der Steuerung auf „ein“.
Verwenden der Hysterese
Wird die Hysterese verwendet, gilt
- Einschalt-Hysterese [W/m2]
Überschreitet die gemessene Einstrahlung am Strahlungssensor den Referenz-Wert um die angegebene Hysterese, so schaltet der Ausgang der Steuerung auf „ein“.
- Ausschalt-Hysterese [W/m2]
Unterschreitet die gemessene Einstrahlung am Strahlungssensor den Referenz-Wert um die angegebene Hysterese, so schaltet der Ausgang der Steuerung auf „aus“.
Output-Grössen
Status Schalter 1
Dieser digitale Ausgang bezieht sich auf die zu steuernde Komponente in der Anlage. Wählen Sie die entsprechende Komponente aus der Liste aus. Beim Schaltventil bedeutet der Status „Ein“, dass der mit „X“ bezeichnete Ausgang am Schaltventil „offen“ ist.
Status Schalter 2 (Optional)
Dieser digitale Ausgang schaltet gleich, wie der Ausgang Status Schalter 1. Wählen Sie bei Bedarf eine zu steuernde Komponente aus der Liste aus.
Übersicht der Steuer-Abhängigkeiten
Tabelle: Steuer-Abhängigkeiten
Ausgänge | Parameter | Hinweis | Eingänge | Funktion |
Y1: Status Schalter 1 Y1 = Y2 Y2: Status Schalter 2 | Fixer Wert | Bei Verwendung der Hysterese ändern sich die Ein- und Ausschalt Kriterien | X1: Strahlungssensor | Y1=0 wenn X1 < Fixer Wert [W/m2] Y1=1 wenn X1 > Fixer Wert [W/m2] |
Y1=1 wenn X1 > Fixer Wert + Einschalt-Hysterese[K] Y1=0 wenn X1 < Fixer Wert + Ausschalt-Hysterese [K] | ||||
Y1: Status Schalter 1 Y1 = Y2 Y2: Status Schalter 2 | Variabler Wert | Bei Verwendung der Hysterese ändern sich die Ein- und Ausschalt Kriterien | X1: Strahlungssensor X2: Variable Einstrahlung | Y1=0 wenn X1 < X2 [W/m2] Y1=1 wenn X1 > X2 [W/m2] |
Y1=1 wenn X1 > X2 + Einschalt-Hysterese[K] Y1=0 wenn X1 < X2 + Ausschalt-Hysterese [K] |
