Polysun-Hauptfenster (Benutzeroberfläche)

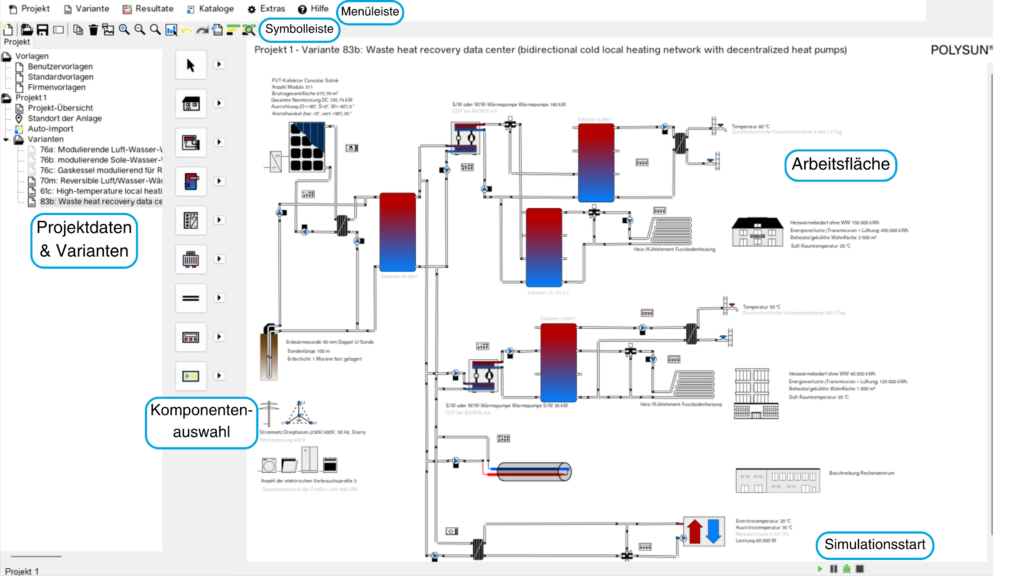

Die Benutzeroberfläche von Polysun ist im Wesentlichen dreigeteilt: links oben die Projektdaten, links unten die Vorlagensammlung und rechts der Arbeitsbereich. Die Trennlinien zwischen den genannten Bereichen lassen sich mit der Maus verschieben, so dass das Hauptfenster benutzerfreundlich angepasst werden kann.
- Menüleiste
- Symbolleiste
- Projektdaten (Ordnerbaum)
- Arbeitsbereich
- Vorlagensammlung
- Console (Meldebereich)
- Statuszeile
Projekt-Übersicht
Fotografie des Objektes
Wenn mit der rechten Maustaste auf das Feld links oben geklickt wird und der dann erscheinende Befehl „Fotografie des Objektes laden“ mit der linken Maustaste bestätigt wird, können externe Fotografien geladen werden, die als *.jpg-, *gif- oder *.png-Dateien vorliegen. Um die Fotografie aus der Projektübersicht zu löschen, klicken Sie mit der rechten Maustaste auf das Bild und wählen „Fotografie entfernen“ aus.
Bemerkungen zum Projekt
Hier können Anmerkungen eingetragen werden, die für das betreffende Projekt von Interesse sind.
Varianten
Dieses Feld enthält eine Liste der bereits erstellten Varianten. Wenn eine Variante markiert (blau unterlegt) wird, erscheint im Feld rechts unten der Kommentar zur Variante. Der Kommentar kann über das Menü Variante (Kommentar zur Variante) geändert werden.
Standort
Ein Standort ist aus der Datenbank wählbar oder kann mit der Hilfe von „openstreetmaps.com“ gefunden werden. Dafür ist eine Internetverbindung nötig.
Wetterdaten
Wenn „aus Standort“ angeklickt wird, werden die Wetterdaten des ausgewählten Standorts nach Meteotest berechnet.
Wenn „Profil“ angeklickt wird, werden die Daten einer Datei mit Stundenwerten entnommen, die im Anwendungsordner der Polysun-Installation abgespeichert ist. Für weitere Informationen bitte den Katalog „Profil“ öffnen.
Tipp: Wenn Sie in der Auswahlliste des Standortes einen Buchstaben tippen, wird die Auswahl zum ersten Ort mit diesem Anfangsbuchstaben geschoben. Wenn sie schnell hintereinander mehrere Buchstaben eingeben, wird nach dieser Buchstabengruppe gesucht.
Horizont
Mit den Schiebereglern kann der Sonnenstand des ausgewählten Standorts für jede Uhrzeit und jeden Tag des Jahres graphisch dargestellt werden. Die gelbe Kurve ist die Bahn der Sonne an dem ausgewählten Tag. Die rote Linie ist der Horizont, der durch Anklicken der Grafik oder durch genaue Eingabe der Horizont-Punkte in der Tabelle gezeichnet werden kann.
Tipp: Mit der Tastenkombination Ctrl-C können mehrere Werte (mit Semikolon getrennt) aus der Zwischenablage direkt in die Tabelle eingefügt werden.
Varianten
Hier werden alle Varianten des Projekts aufgelistet. Die jeweils markierte Variante wird im Arbeitsbereich angezeigt. Zur Erstellung von Varianten bitte im Kapitel Variante weiterlesen.
Vorlagen
Im Hauptfenster links unten befindet sich die Vorlagensammlung von Polysun. Je nach Benutzerstufe sind nicht alle Vorlagen verfügbar.
Eine Vorlage ist ein Anlagenschema, das erst durch Übernahme ins Projekt zur Variante und damit simulierbar wird.
Die Vorlagen sind in Gruppen unterteilt, durchnummeriert und nach Anlagenkategorien geordnet. Wenn mit der Maus über die Liste gefahren wird, erscheinen die Anlagenschemata als Voransicht. Die Vorlagen können direkt aus der Liste ausgewählt und ins Projekt aufgenommen werden, indem sie angeklickt und die entsprechende Meldung bestätigt wird (siehe auch Vorlage ins Projekt übernehmen).
Tipp: Die Auswahl der gewünschten Vorlage wird durch die Verwendung des Assistenten erleichtert.
Arbeitsbereich
Der Arbeitsbereich nimmt den grössten Teil des Hauptfensters ein. In ihm werden die Projekt-Übersicht, die Angaben zum Standort, sowie die Anlagenschemata der Vorlagen und Varianten abgebildet.
Anlagenschemata
Ein Anlagenschema stellt alle Komponenten einer Anlage grafisch dar. In Polysun können alle Komponenten einer Variante angeklickt werden:
- durch einfaches Anklicken wird die Komponente markiert, was durch vier schwarze Punkte am Rand der Komponente gekennzeichnet wird (siehe auch Mit dem Designer arbeiten);
- durch einen Doppelklick wird der jeweilige Komponenten-Dialog geöffnet.
Achtung: Nur die Komponenten einer Variante können geöffnet werden. Beim Anklicken einer Vorlage wird der Benutzer gefragt, ob die Vorlage ins Projekt übernommen werden soll.
Komponenten/Steuerungsdialoge
Dialoge sind die Eingabefenster, die erscheinen, wenn die Komponenten einer Variante doppelgeklickt werden. In den Dialogen kann der Benutzer
- Einstellungen vornehmen, die die jeweilige Komponente betreffen;
- Kataloge öffnen und gegebenenfalls andere Katalogeinträge verwenden oder neue Katalogeinträge für die jeweilige Komponente erstellen. Das Symbol
weist auf einen Katalog hin. Durch einen Doppelklick auf den nebenstehenden Katalogeintrag wird der betreffende Katalog geöffnet; - ein Dropdown-Menü öffnen. Das Symbol
weist auf ein Dropdown-Menü hin: Durch Anklicken der nebenstehenden Bezeichnung kann die entsprechende Auswahl geöffnet werden.
Bei Doppelklick auf eine Steuerung öffnet sich ein modifiziertes Dialogfenster. Es sind ebenfalls die zuvor beschriebenen Editierfunktionen vorhanden. Zusätzlich gibt es die Möglichkeit, ein spezielles Zeitprofil zu laden. Dafür muss die Funktion „Profil Freigabezeiten“ aktiviert sein. Ein Doppelklick auf den Profilnamen öffnet ein Katalogmenü.
Bitte beachten Sie die umfangreichen Hinweise in der Benutzerdokumentation zur richtigen Wahl der Einstellungen in den verschiedenen Komponenten-Dialogen
Speedbuttons
Am oberen Rand des Fensters erscheinen die folgenden Knöpfe (von links nach rechts) die als „Quick Links“ verwendet werden können und die, die Funktionalitäten aus dem Menu aufrufen:
-
Assistent -
Neues Projekt -
Projekt speichern -
Projekt öffnen -
Variante kopieren -
Variante umbenennen -
Anlagenschema speichern -
Variante löschen -
Anlagenschema zoomen -
Simulations-Vorlauf
Meldebereich
In dem Feld unter dem Arbeitsbereich werden die Simulationsvorgänge mitprotokolliert.
Mit dem Befehl „Meldebereich kopieren“ im Menü Extras können die Meldungen kopiert werden. Mit dem Befehl „Meldebereich löschen“ im Menü Extras werden alle Meldungen gelöscht.
Statuszeile
Am unteren Ende des Fensters befindet sich die Statuszeile.
Sobald das Projekt gespeichert wurde, wird links der Dateiname in schwarzer Schrift angezeigt. Nach einer Änderung wechselt die Schrift auf Grau, um anzuzeigen, dass das aktuelle Projekt nicht gespeichert wurde.
Wenn eine Variante simuliert wurde, wird rechts der Endenergiebedarf an das System in schwarzer Schrift angezeigt. Nach einer Änderung wechselt die Schrift auf Grau, um anzuzeigen, dass der Wert nicht mehr aktuell ist und erneut simuliert werden müsste.
Polysun-Komponentensymbolleiste (nur Designer)
Im Designer erscheint am linken Rand des Arbeitsbereichs eine senkrechte Leiste mit den Symbolen für alle Anlagenkomponenten. Wenn die Maus über die Symbole bewegt wird, werden die jeweiligen Komponentenbezeichnungen eingeblendet.
Die Komponenten können wie folgt im Arbeitsbereich platziert werden:
- Gewünschte Komponente anklicken.
- Im Arbeitsbereich auf die Zeichenfläche klicken. Die gewünschte Komponente wird platziert.
- Durch Doppelklick auf die im Arbeitsbereich platzierte Komponente öffnet sich der Dialog und die Komponente kann bearbeitet werden.
Zur Erstellung einer Variante bitte im Kapitel Mit dem Designer arbeiten weiterlesen.
