Benutzerhandbuch

Steuerungen

In diesem Kapitel stellen wir Ihnen die im Polysun verfügbaren Steuerungen, sowie deren Verwendung und Funktionen vor.

Derzeit sind in Polysun folgende Steuerungen implementiert:

Steuerung Solarkreislauf
Steuerung Drehzahlgesteuerte Pumpe
Steuerung Wärmeerzeuger
Steuerung Mischventil
Steuerung Heiz-/Kühlkreislauf
Steuerung Temperatur mit UND- / ODER-Verknüpfung
Steuerung Durchsatz
Steuerung Einstrahlung

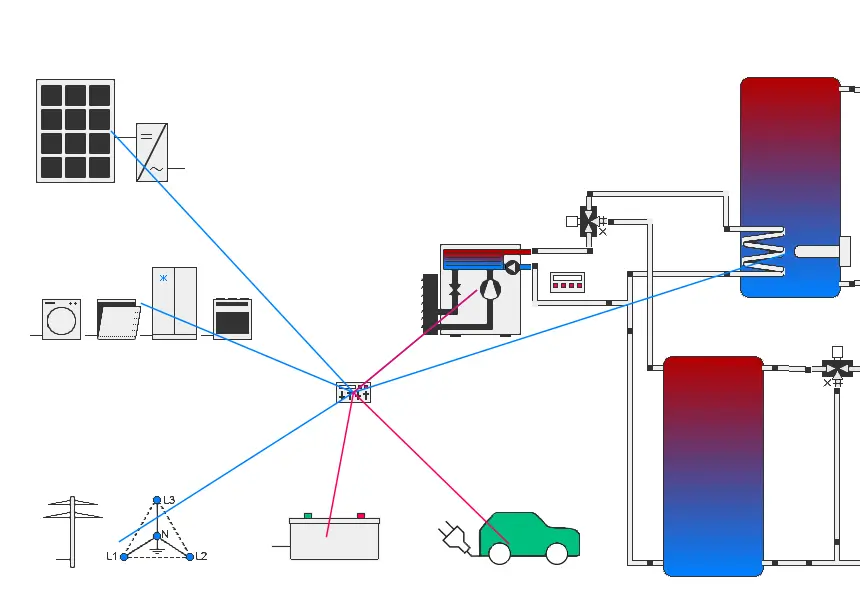

Programmierbare Steuerung

Grundsätzlich sind die Steuerfunktionen in allen Benutzerstufen veränderbar. Lediglich der Designer-Benutzer hat die Möglichkeit die Steuerungen individuell in die Hydraulikschemata zu integrieren. Die Light-Benutzer können die Steuerausgänge nicht verändern. Die Professional-Benutzer können nur die Steuerparameter verändern, nicht aber den Typ der Steuerungen.

Bemerkung: Die in den Polysun-Vorlagen verwendeten Steuerungen sind so definiert, wie sie in der Regel in der Praxis zum Einsatz kommen. Die vordefinierten Parameter-Einstellungen erheben keinen Anspruch auf optimierte Solarerträge des Systems.

Übersicht

Steuerung Solarkreislauf

Der Solarkreislauf ist auf 4 Arten regelbar:

Fixer Durchfluss
Spezifischer Durchfluss pro Kollektorfeld
Matched Flow
Druckverlust-abhängig aufgrund der Pumpencharakteristik

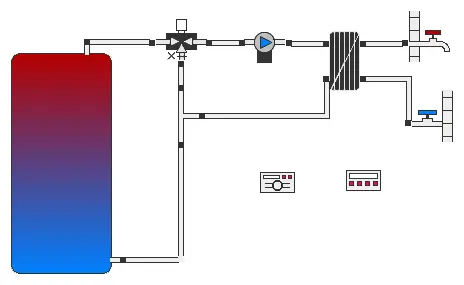

Steuerung Drehzahlgeregelte Pumpe

Regelt den Durchsatz der Primärpumpe, sodass die Sekundärseite eine gewisse Temperatur erreicht.

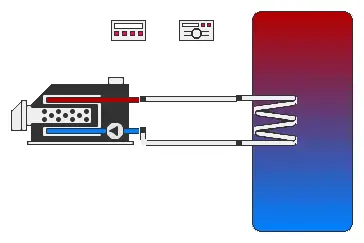

Steuerung Zusatzheizung

Eignet sich für interne Heizpatronen sowie für externe Kessel. Die beiden Ausgangssignale sind gleich und digital. Die Steuerung kann deswegen in gewissen Fällen für Pumpen eingesetzt werden.

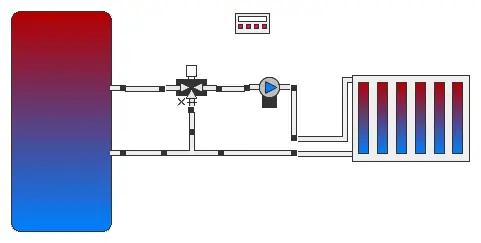

Steuerung Mischventil

Erzeugt ein analoges Ausgangssignal und mischt zwei Ausgangstemperaturen auf den gewünschten Wert. Der heissere Anschluss wird links vom x horizontal, der kältere Anschluss wird beim x vertikal angeschlossen.

Steuerung Heizkreislauf

Die Steuerung Heizkreislauf ist für die Heizkreispumpe einsetzbar.

Steuerung Temperatur mit UND/ODER-Verknüpfung

Erzeugt ein digitales Ausgangssignal und ist vor allem für Schaltventile geeignet. Aufgrund zweier frei wählbarer Temperaturniveaus wird ein Ausgangssignal berechnet. Des Weiteren kann sie auch als Wärmeerzeuger- und Pumpen-Steuerung eingesetzt werden. Verschiedene Referenztemperaturen können mit logisch UND und ODER verknüpft werden.

Steuerung Durchsatz

Misst den Durchsatz und gibt ihn als Vorgabe an eine Pumpe weiter. Die Durchsatzsteuerung wiedergibt ein digitales Signal und dient deshalb auch für das Ein- und Ausschalten eines Wärmeerzeugers.
