Die Funktionen Tabellarische Auswertung 15-min-Werte sowie Zeitschrittwerte und die Grafische Auswertung sind erst ab der Benutzerstufe Polysun Designer verfügbar.

Tabellarische Auswertung

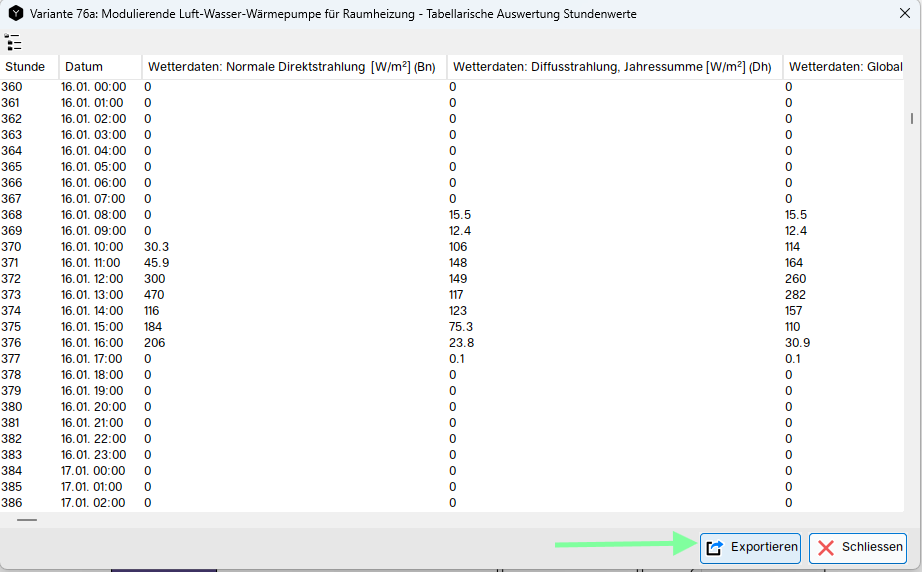

Anzeige aller Stundenwerte in Tabellenform. Die Datensätze lassen sich durch Klicken auf die Überschrift anwählen, mit „Ctrl-c“ kopieren und im Excel einfügen. Die Ansicht aller Stundenwerte ist in allen Polysun Benutzerstufen verfügbar. Ab der Benutzstufe Designer können auch Viertelstunden- und Zeitschrittwerte in tabellarischer Form ausgegeben werden.

Grafische Auswertung

Eine komfortable Möglichkeit der Detailanalyse bietet das Grafik-Tool von Polysun (ab Benutzerstufe Designer). Auf der Basis von Stundenwerten können folgende Grössen über beliebige Zeitabschnitte (Jahr, Monat, Stunde und alles dazwischen) dargestellt werden:

• sämtliche Temperaturen
• sämtliche Leistungen
• sämtliche Durchsätze
• sämtliche Ein/Aus Status
• der Deckungsgrad Sfg

Die Zeitskala kann durch Aufspannen einer Box mit der Maus frei gewählt werden. Wenn mehr als eine Skala vonnöten ist (z.B. Temperatur und Leistung), werden diese links und rechts der Grafik angezeigt und können unabhängig voneinander vertikal verschoben werden. Wenn zusätzlich noch eine der dimensionslosen Grössen „Deckungsgrad“ oder „Pumpenaktivität“ hinzukommen, wird die Temperatur auf den Bereich 0-100 erweitert und die entsprechende Grösse [%] dargestellt. Verbrauchsgrössen, wie der Warmwasserverbrauch, der Heizenergiebedarf und die Nacht-Rückkühlung werden mit negativem Vorzeichen aufgetragen.

Tipps: Die Resultate sind Stundenmittelwerte und können über das ganze Jahr nicht exakt dargestellt werden. Ein Jahr enthält 8760 Stunden, ein Bildschirm hat wesentlich weniger Bildpunkte. Bei der Jahresansicht werden die Werte deshalb über mehrere Stunden gemittelt. Speziell bei der Kollektortemperatur sorgt dies für Verwirrung. Deshalb ist als Zeitabschnitt ein möglichst kleiner Bereich zu wählen.

Werte, die sich innerhalb einer Stunde verändern, sind ebenfalls nur schwierig interpretierbar. Schaltet z.B. eine Pumpe fünf Minuten an, so wird der Status während der ganzen Stunde als 1, sprich „an“, angezeigt. Eine effektive Pumpenlaufzeit ist lediglich in der Komponentenansicht ersichtlich.

Zu einer noch detaillierteren Analyse bietet Polysun die Möglichkeit, zwischen der Stunden-basierten und der Zeitschritt-basierten grafischen Darstellung der Werte zu wählen. Für die Auswertung eines Systems sind Stundenwerte nicht präzise genug. Deshalb wurde es möglich gemacht, Ihnen auch die genaueren grafischen Darstellungen anzubieten, die auf Zeitschritten basieren. Klicken Sie hierzu auf die Schaltfläche „Details anzeigen“.

Sie können mit der Maus an einer beliebigen Stelle der grafischen Darstellung ein Rechteck ziehen und sich damit diese Stele vergrößern lassen.

Mit Hilfe der in der obigen Abbildung markierten Schaltflächen ist der Nutzer in der Lage, die abgebildeten Kurven zu verschieben und die Skala zu optimieren. Tipp: die Skala kann vertikal verbessert werden, wenn die Kurven über den unteren Rand der Zeichenfläche hinausragen.

Um die Mindest- und Höchstwerte eines bestimmten Parameters zu sehen, kann der Benutzer ein Häkchen bei Hüllkurve setzen. Diese Funktion steht nur für Stundenwerte zur Verfügung.
