Kühllastberechnung anhand Gebäudeeigenschaften
Polysun ermöglicht die Nutzung einer dynamischen Simulation zur Ermittlung der Kühllast. Dieser Ansatz bietet sich insbesondere dann an, wenn der tatsächliche Kühlbedarf des Gebäudes nicht bekannt ist und daher in Abhängigkeit von den physikalischen Parametern des Gebäudes berechnet werden muss.
Kühllastberechnung mit Polysun: Die Rolle der Gebäudeeigenschaften

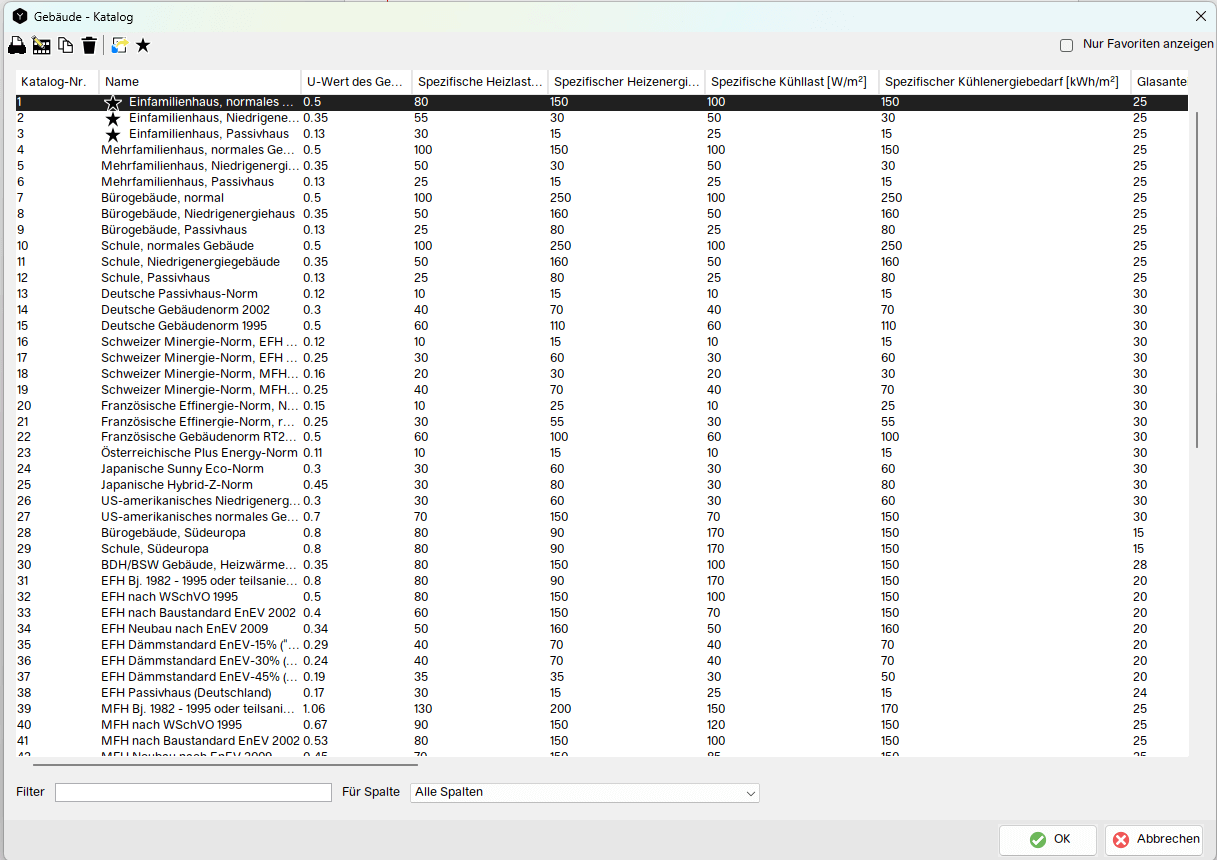

Um die Kühlleistung dynamisch anhand der Gebäudeeigenschaften berechnen zu können, müssen diese zunächst definiert werden. Im Polysun steht dafür ein Gebäudekatalog mit zahlreichen Standard-Gebäudetypen zur Verfügung, der auch mit individuellen Eingaben angepasst werden kann.
Eingabe der Gebäudeparameter für die Kühllastberechnung in Polysun

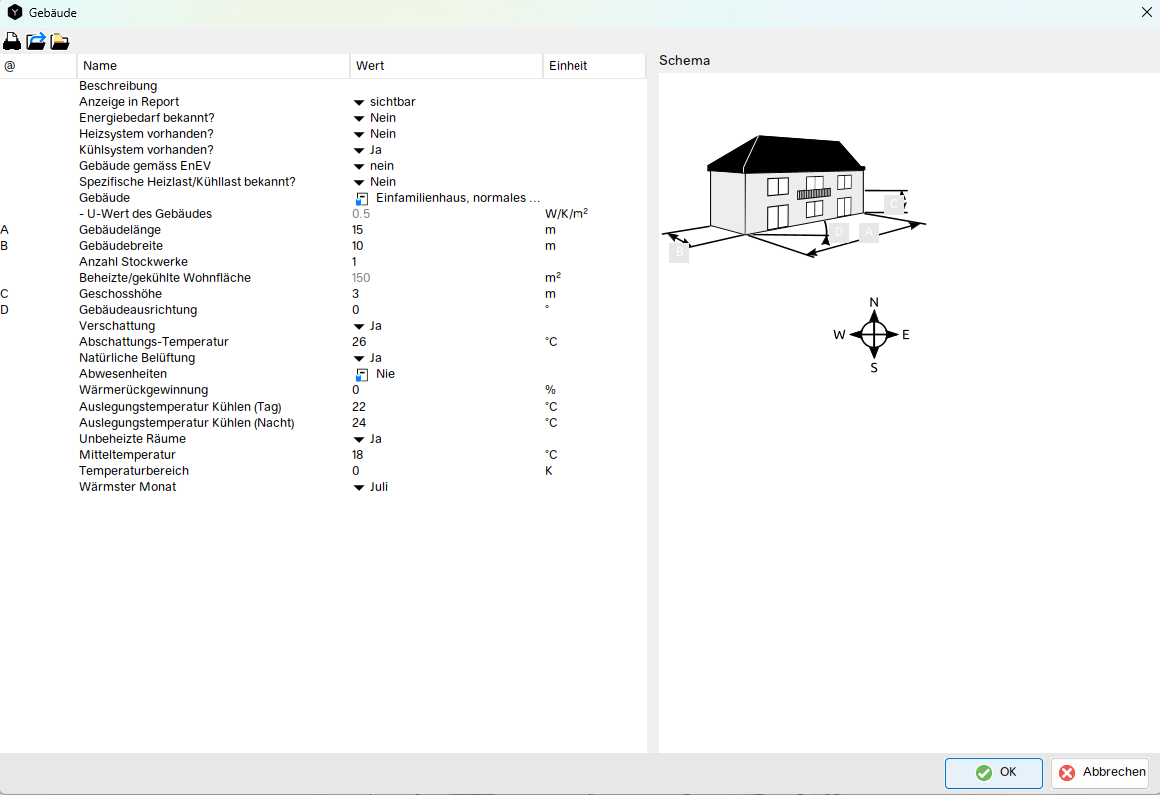

Nachdem ein passender Gebäudetyp aus dem Katalog ausgewählt wurde, werden die Gebäudedimensionen im Kontextmenü eingegeben.
Darüber hinaus lassen sich weitere Informationen wie Solltemperatur, natürliche Belüftung oder Abwesenheiten für das gesamte Gebäude angeben. Dies ermöglicht eine präzisere Einstellung des Verhaltens des Gebäudes.

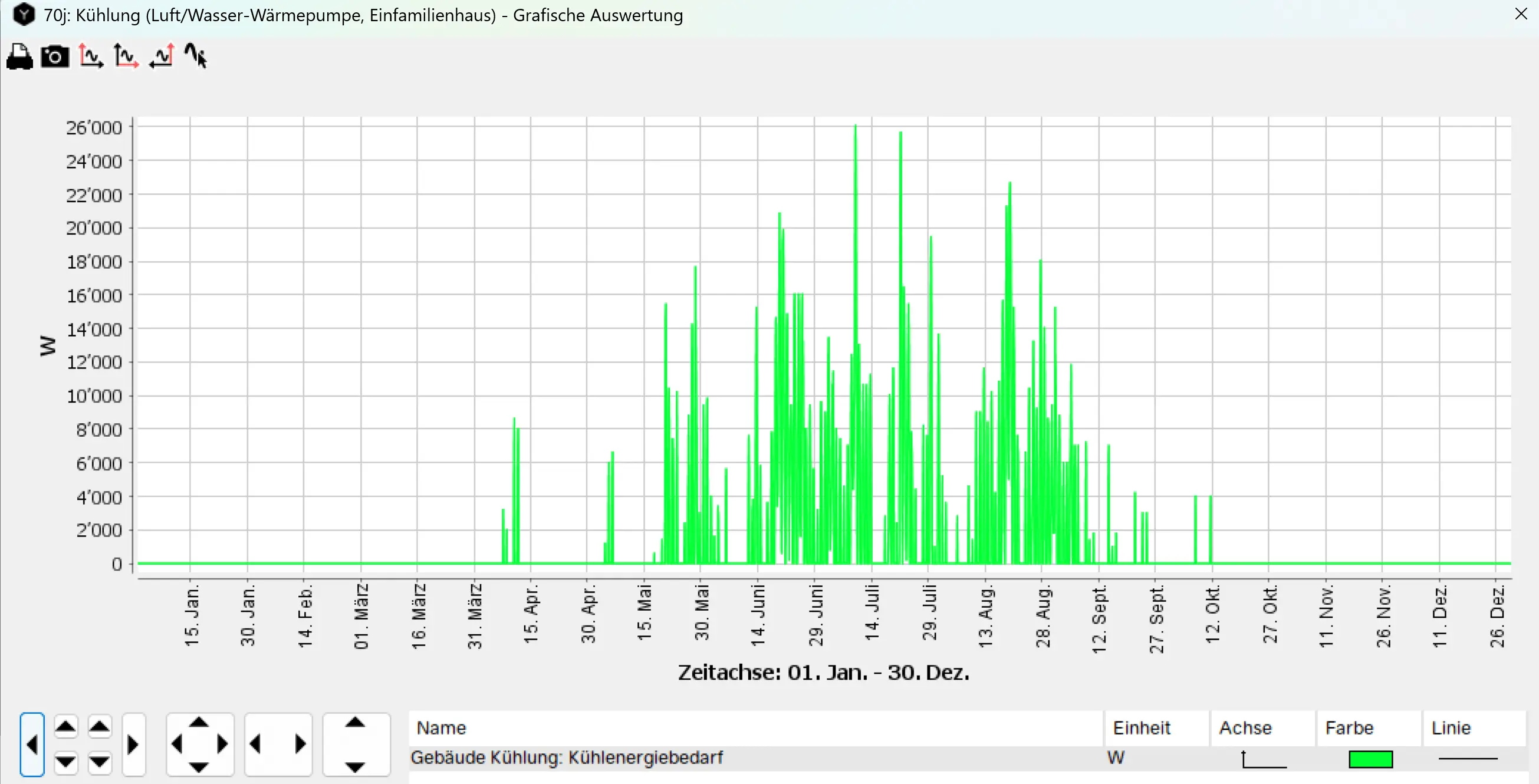

Anschließend wird die Kühllast berechnet, indem eine Simulation in Polysun gestartet wird. Die Ergebnisse lassen sich in verschiedenen Formaten ansehen und auswerten. Ein Beispiel für die grafische Auswertung ist unten zu sehen.
Die zugrunde liegenden Prinzipien folgen weitgehend denselben Formeln wie beim dynamischen Modell: Heizen. Das dynamische Modell zum Kühlen basiert auf denselben Einflussfaktoren wie Lüftungsverluste, Infiltrationsverluste, Transmissionsverluste, solare Gewinne und internen Wärmegewinne. Im Gegensatz zum Heizmodell werden die Einflussfaktoren jedoch mit einem positiven Vorzeichen berücksichtigt.
\(Q_{dem,cooling} = max(0, Q_{loss,vent,set} + Q_{loss,inf,set}+Q_{amb,set}+Q_{Solar}+Q_{gain})\)
Energiedefizit
Die Definition des Energiedefizits beim Kühlen unterscheidet sich ebenfalls von der Definition des Heizenergiebedarfs. Beim Kühlen wird die Warnung „Energiebedarf des Gebäudes nicht gedeckt“ ausgegeben, wenn das Energiedefizit länger als 7 Stunden grösser als 0 ist.
Was ist der Gebäudekatalog in Polysun?
Der Gebäudekatalog enthält verschiedene vordefinierte Gebäudetypen, darunter Mehrfamilienhäuser, Schulen und Gewerbegebäude. Nutzer können entweder einen passenden Typ auswählen oder eigene Gebäudeeigenschaften festlegen.
Welche Methoden bietet Polysun zur Ermittlung der Kühllast?
Neben der dynamischen Simulation kann auch das Gradstunden-Modell verwendet werden, um die Kühllast auf Basis von Verbrauchswerten abzuschätzen. Zusätzlich bietet Polysun die Option, Stundenwerte aus externen Programmen einzulesen.
